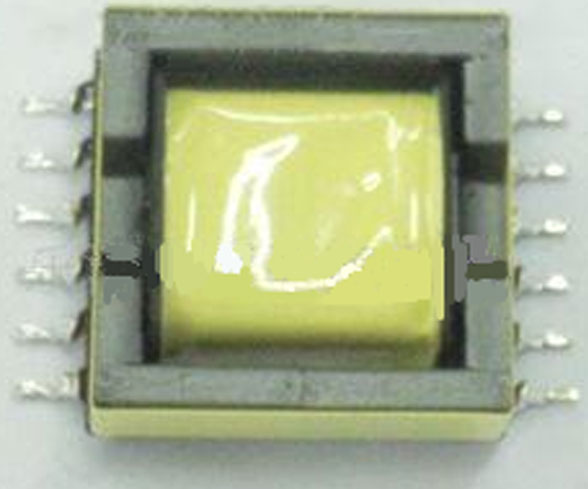

特点及应用范围 :具有漏磁小，损耗低，工作频率宽，抗干扰性能强等特点。广泛应用于开关电源、LED电源、适配器、充电器等。
序号 | 针数 | 尺寸(mm) | FIG | ||||
|
| A | B | C | D | E |
|
EFD-12 | 4+4 | 6 | 17 | 20 | 3.0 | 13.5 | 2 |
EFD-15 | 5+5 | 7.3 | 18.2 | 21.35 | 2.5 | 15 | 1 |
EFD-15 | 5+5 | 7.5 | 19.3 | 22.6 | 3.0 | 16.7 | 2 |
EFD-20 | 5+5 | 9.4 | 25.3 | 27.7 | 3.75 | 21.7 | 2 |
EFD-20 | 6+6 | 9.7 | 24 | 26.8 | 3 | 20 | 1 |
EFD-25 | 5+5 | 13.4 | 29.7 | 35.4 | 5 | 25 | 2 |
EFD-25 | 5+5 | 12.6 | 29.7 | 31.5 | 5 | 25 | 1 |
EFD-30 | 6+6 | 12.6 | 31.6 | 35.3 | 5 | 30 | 2 |
